Ultra-RC70

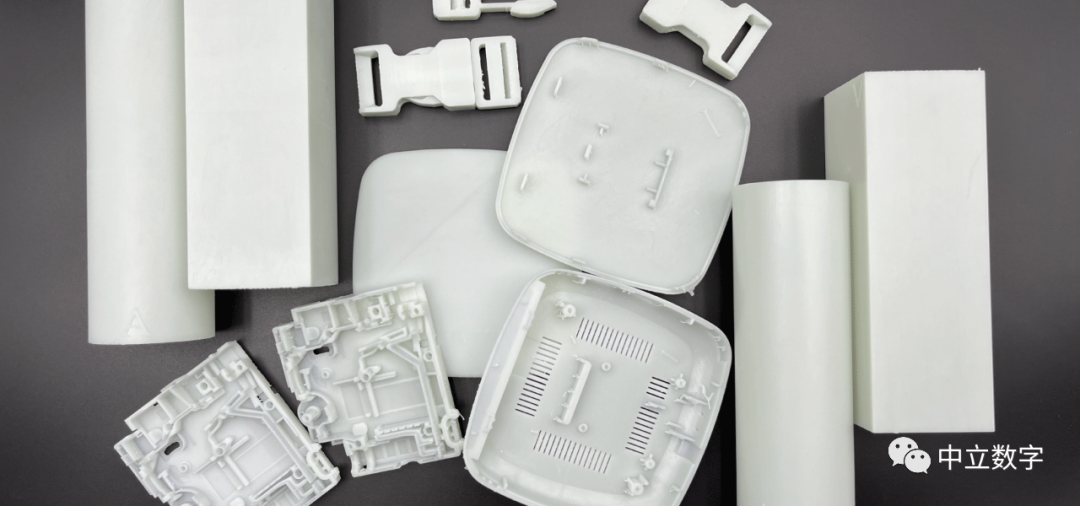

Ultra RC70是一款SLA用高性能白色光固化树脂，成型固体样件呈青灰色，具有强度高、耐温高、韧性好 的特点，耐老化性能极为优异，打印的样件可中长期使用，特别适合一些要求较高的功能性验证或小批量终端应用场景。
参数
Ultra RC70 技术数据
| 流体性质 |
| 外观 | 白色不透明液体 |
| 粘度 | 563 cps @ 30 ℃ |
| 密度 | 1.05 g/cm 3 @ 25 ℃ |
| 光学性质 |
| E c | 85.5 mJ/cm 2 [临界辐照量] |
| D p | 0.27 mm [透射深度] |
| E10 | 218.5 mJ/cm 2 [产生0.254 mm (0.01 inch) 厚度的辐照量] |
| 机械性能 |
| 测量方法 | 性能描述 | 典型值 |
| D638 | 拉伸强度 | 58 MPa |
| D638 | 拉伸模量 | 1950 MPa |
| D638 | 断裂伸长率 | 14 % |
| D790 | 弯曲强度 | 72 MPa |
| D790 | 弯曲模量 | 2526 MPa |
| D256 | 冲击强度 | 21.9 J/m |
| D2240 | 邵氏硬度 | 85 D |
| 热力学性能 |
| 测量方法 | 性能描述 | UV固化 |
| D648 | HDT @ 0.455 MPa | 69.5 ℃ |
| D648 | HDT @ 1.82 MPa | 59.3 ℃ |
| 耐UV老化性能 |
| 测量方法 | 性能描述 | 60℃紫外（80 W/m 2）老化120 mins |
| D638 | 拉伸强度 | 63 MPa |
| D638 | 拉伸模量 | 2015 MPa |
| D638 | 断裂伸长率 | 11 % |
| D790 | 弯曲强度 | 75 MPa |
| D790 | 弯曲模量 | 2612 MPa |
| D256 | 冲击强度 | 19.8 J/m |
| D2240 | 邵氏硬度 | 85 D |
| 耐热老化性能 |
| 测量方法 | 性能描述 | 120 ℃老化240 mins |
| D638 | 拉伸强度 | 66 MPa |
| D638 | 拉伸模量 | 2278 MPa |
| D638 | 断裂伸长率 | 11 % |
| D790 | 弯曲强度 | 87 MPa |
| D790 | 弯曲模量 | 2901 MPa |
| D256 | 冲击强度 | 21.9 J/m |
| D2240 | 邵氏硬度 | 85 D |
这些典型值可能根据不同的打印工艺或后处理过程而有所变化。
注：¹UV后固化15分钟。
*测试来源于信斯帝克实验室数据
∷
